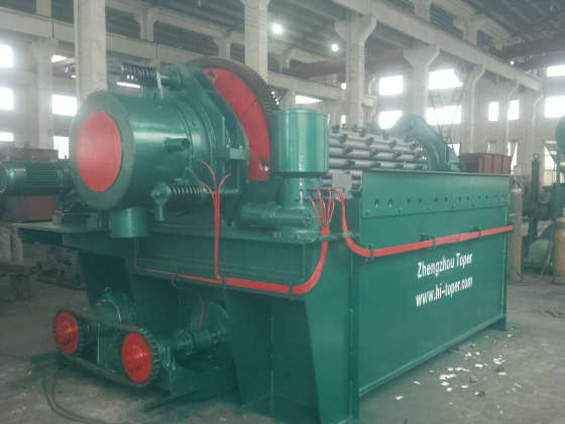

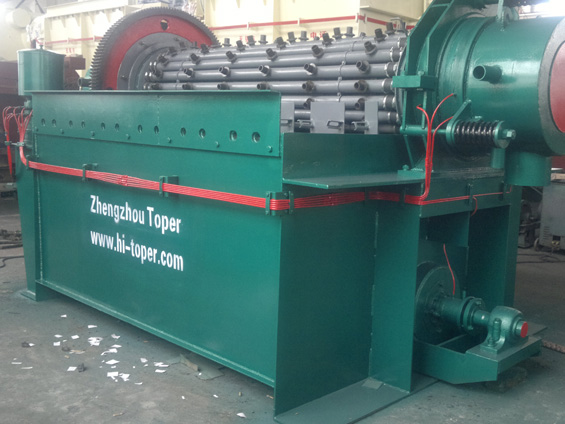

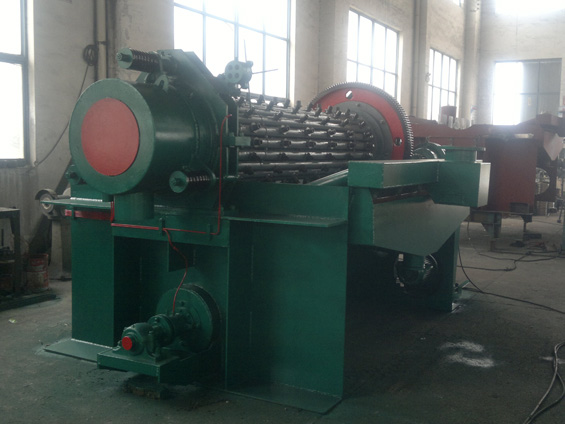

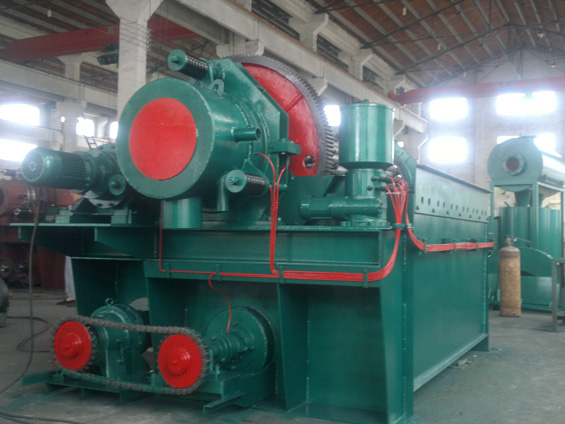

Вакуумный дисковый фильтр серии ZPG обладает такими общими преимуществами, как низкая влажность осадка, высокий коэффициент фильтрации, малая занимаемая площадь, низкое энергопотребление и т. д. В то же время, практическое применение показывает, что технология и эксплуатационные характеристики продукта достигли передового уровня отечественных аналогов. Фильтр предназначен для очистки от металлических минералов высокой плотности, быстрого осаждения и высокой ударной вязкости фильтрата, содержащего твердые частицы; оптимизированная конструкция обеспечивает общую производительность и сопоставимость различных компонентов, что обеспечивает эффективное обезвоживание металлических минералов при разделении твердой и жидкой фаз. Практика показала, что технология и эксплуатационные характеристики продукта соответствуют или превосходят передовой международный уровень аналогичной продукции.
Вакуумный дисковый фильтр серии ZPG обладает такими общими преимуществами, как низкая влажность осадка, высокий коэффициент фильтрации, малая занимаемая площадь, низкое энергопотребление и т. д. В то же время, практическое применение показывает, что технология и эксплуатационные характеристики продукта достигли передового уровня отечественных аналогов. Фильтр предназначен для очистки от металлических минералов высокой плотности, быстрого осаждения и высокой ударной вязкости фильтрата, содержащего твердые частицы; оптимизированная конструкция обеспечивает общую производительность и сопоставимость различных компонентов, что обеспечивает эффективное обезвоживание металлических минералов при разделении твердой и жидкой фаз. Практика показала, что технология и эксплуатационные характеристики продукта соответствуют или превосходят передовой международный уровень аналогичной продукции.
Во время работы фильтрующий диск вращается в шламовом баке. Благодаря разнице давления, создаваемой вакуумным насосом, частицы оседают на ткани диска, образуя фильтрационный осадок определённой толщины. Фильтрат выводится из центрального вала через фильтрационный осадок и ткань, а фильтрационный осадок под давлением скребка и воздуходувки падает в сливной бак для фильтрационного осадка.
1. Устраняя некоторые недостатки, присущие использованию существующих фильтрующих вентиляторов, разработанные нами новые фильтрующие вентиляторы характеризуются равномерным распределением отверстий для осушения, разумным соотношением отверстий, высокой прочностью (материалом сетчатых вентиляторов является высокопрочный конструкционный пластик), длительным сроком службы (в среднем срок службы увеличивается в 1-1,5 раза), а также длительным сроком службы фильтрующей ткани. Кроме того, большая эффективная площадь сетчатых вентиляторов повышает производительность фильтра.
2. Конструкция фильтратной трубы спроектирована оптимально. Утечки, возникающие вследствие старения щебня в месте соединения оригинального фланца, полностью исключены.
3. Концы перемешивающих валов оснащены гибким методом уплотнения из трех элементов: резины, постоянного магнита и водяного затвора, внедренным в Китае, что эффективно предотвращает утечку шлама.
4. Используются специально изготовленные износостойкие фрикционные диски из борсодержащего чугуна, обеспечивающие хорошее уплотнение.
5. Фильтрационные трубы представляют собой высокопрочные и износостойкие стальные трубы с керамическим покрытием, срок службы которых увеличен более чем в 5 раз.
6. Десять дуговых пресс-клещей используются для последовательного взаимного захвата и прессования сетчатых вентиляторов в одной плоскости. Это позволяет сократить трудозатраты обслуживающего персонала при замене фильтрующих вентиляторов или фильтроткани. Значительно снижается трудоёмкость работ.
7. Бесступенчатая трансмиссия регулируется в зависимости от концентрации и расхода материалов (двигатели с регулируемой скоростью с переменным током или преобразователем частоты) для достижения идеальных рабочих эффектов.
8. Масляный насос смазывается автоматически во многих точках для обеспечения нормальной работы оборудования.
Эта машина специально разработана для использования при обезвоживании концентрата железной руды, серебряных рудников и концентратов цветных металлов, также подходит для промывки угля, нерудных рудников, химической промышленности, защиты окружающей среды и т. д.
|
Тип |
ZPG10-2 |
ZPG15-3 |
ZPG20-4 |
ZPG25-5 |
ZPG30-6 |
ZPG35-7 |
ZPG40-8 |
ZPG60-5 |
ZPG72-6 |
ZPG120-10 |
||
|
Область фильтра(m2) |
10 |
15 |
20 |
25 |
30 |
35 |
40 |
60 |
72 |
120 |
||
|
Количество дисковых фильтров(pcs) |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
5 |
6 |
10 |
||
|
Емкость(t/h·m2) |
0.7-1.0 |
|||||||||||
|
Толщина коржа(mm) |
>=10 |
|||||||||||
|
Содержание воды в кеке(%) |
<=10 |
|||||||||||
|
Дисковый фильтр
|
Диаметр(mm) |
2000 |
3100 |
|||||||||
|
Скорость вращения(r/min) |
0.3-1.2 |
|||||||||||
|
Мотор |
Скорость вращения(r/min) |
Adjustable |
||||||||||
|
Власть(Kw) |
3 |
|
|
|||||||||
|
Миксер |
Скорость вращения(r/min) |
80-110 |
||||||||||
|
Мотор |
Скорость вращения(r/min) |
80-110 |
||||||||||
|
Власть(Kw) |
3 |
|
|
|||||||||
|
Объем бака(m3) |
0.86 |
1.38 |
1.85 |
2.29 |
2.72 |
3.1 |
3.59 |
9.8 |
11 |
14.5 |
||
|
Измерение L*W*H (mm) |
2450*2820*2665 |
2840*2820*2665 |
3230*2820*2665 |
3620*2820*2665 |
4010*2820*2665 |
4502*2820*2665 |
4892*2820*2665 |
4750*4205*3740 |
5250*4205*3740 |
7175*4205*3740 |
||
