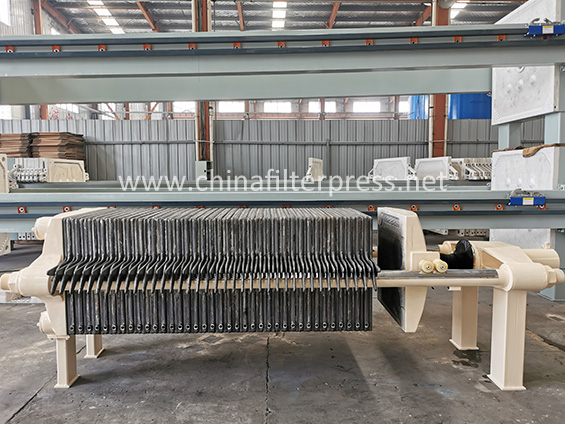

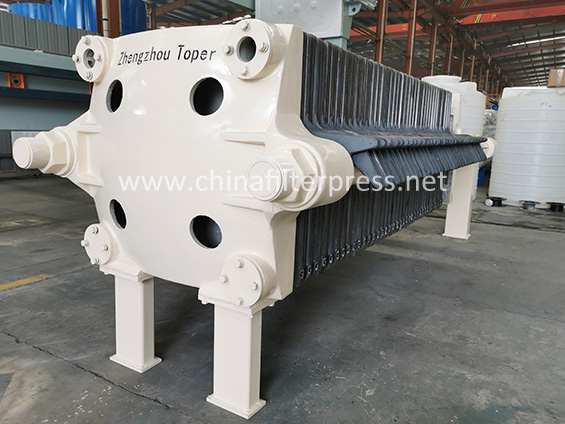

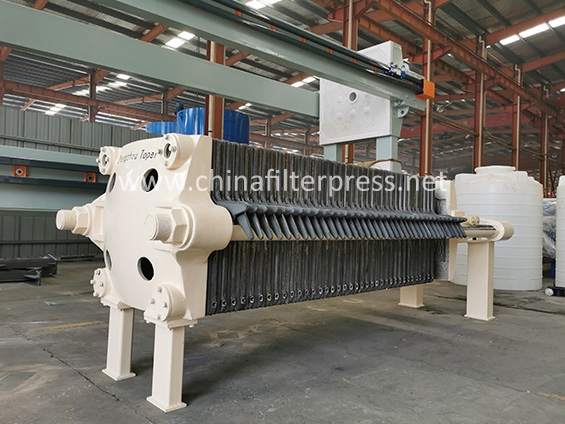

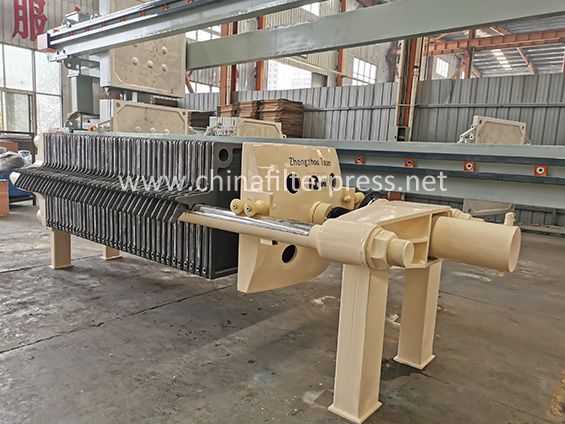

Как следует из названия, фильтр-пресс изготовлен из высококачественного чугуна и подходит для фильтрации высокотемпературных материалов. Он состоит из ряда горизонтально расположенных камер, расположенных параллельно. Камеры состоят из уложенных друг на друга фильтровальных плит, каждая из которых покрыта фильтровальной тканью или другим подходящим фильтрующим материалом. Стопка плит обычно сжимается маховиком или электрогидравлическим приводом, а фильтровальная ткань используется в качестве прокладки между камерами.
Чугунные фильтр-прессы выпускаются как в ручном, так и в автоматическом исполнении. Поскольку чугунные фильтровальные плиты очень тяжелые, мы рекомендуем использовать автоматический чугунный фильтр-пресс, если размер плит превышает 630 мм. Этот материал признан в различных областях благодаря своей прочности, надежности и долговечности.
В настоящее время фильтровальные плиты для фильтр-прессов изготавливаются из полимеров. В зависимости от необходимости фильтровальные плиты также изготавливаются, например, из чугуна или нержавеющей стали, которые обеспечивают хорошую дренажную поверхность для фильтровальной ткани. Размеры фильтровальных плит варьируются от 250 x 250 мм до 2,0 x 2,0 м, возможны варианты большего или меньшего размера.
Фильтр-прессы обычно используют фильтровальную ткань в качестве фильтрующего материала, материал - полипропиленовая фильтровальная ткань, нетканое полотно, хлопчатобумажная ткань и т.д., в зависимости от потребности в фильтровальной бумаге, хлопчатобумажном картоне или мембране также могут быть использованы в качестве фильтрующего материала. Как правило, пластинчатые и рамные фильтр-прессы могут иметь толщину кека до 50 мм, но в крайних случаях она может быть увеличена до 200 мм. Камерные фильтр-прессы (фильтр-прессы с вогнутыми пластинами) могут формировать кеки толщиной 30-40 мм.
Предварительная обработка смеси перед фильтрацией на фильтр-прессе, если твердая суспензия осела, повышает производительность фильтр-пресса, так как увеличивает пористость кека, что ускоряет фильтрацию. Изменяя температуру, концентрацию и pH, можно регулировать размер флока. Кроме того, если фильтровальная лепешка непроницаема и неблагоприятна для потока фильтрата, в процессе предварительной обработки можно добавить фильтрующий агент, чтобы увеличить пористость фильтровальной лепешки, уменьшить сопротивление лепешки и получить более плотную лепешку. Однако фильтрующая добавка должна быть в состоянии быть удалена из фильтровальной лепешки путем физической или химической обработки. Распространенной фильтрующей добавкой является кизельгур, который имеет коэффициент пустотности 0,85.
1. широко используется для обезвоживания различных масел (моторное масло, растительное масло и т.д.) при высокой температуре.

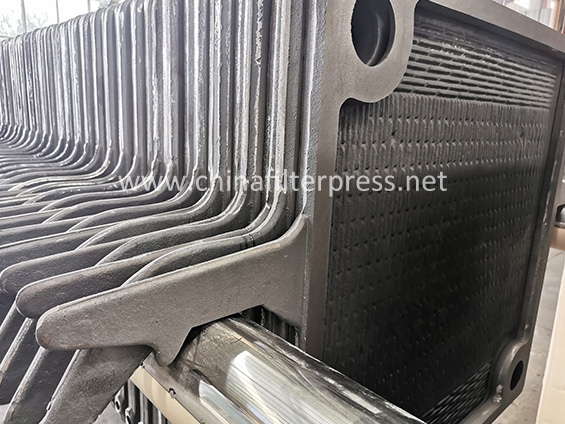

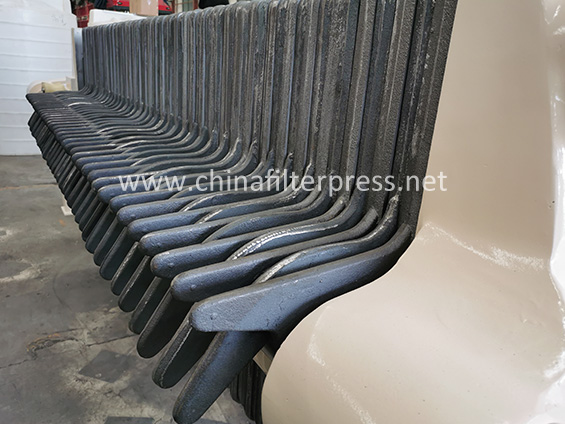

2. рама фильтрующей пластины изготовлена из высококачественного чугуна или ковкого чугуна. Используется для фильтрации высокотемпературных материалов, выдерживает высокое давление и имеет длительный срок службы.
3. максимальная температура: до 300 градусов Цельсия.
4. максимальный внешний размер фильтрующей пластины: 1130*1130 мм.
5. существует два типа фильтрующих пластин: камерный тип и пластинчато-рамный тип, которые могут соответствовать различным требованиям фильтрации.
Переработка концентратов, промышленных минералов, металлургическая обработка, химическая обработка, пищевая и фармацевтическая промышленность, переработка отработанного масла и т.д.
1. автоматическая система заслонок для накопления жидкости: она используется для сбора жидкости, вытекающей из фильтровальной ткани и фильтровальной пластины, чтобы избежать загрязнения участка. Она также может предотвратить намокание фильтровальной лепешки.
2. тележка для улавливания грязи: материал обычно углеродистая или нержавеющая сталь. Дно оснащено универсальными колесами, которые можно легко перемещать. Размещенная под фильтровальной плитой небольшого фильтр-пресса, она может использоваться для сбора фильтровального кека для удобства транспортировки.
3. бункер для хранения грязи: он используется для сбора фильтровального кека, выгружаемого после фильтрации, что удобно для транспортировки. По способу открытия он делится на электрический и пневматический.
4. ленточный конвейер: используется для транспортировки выгруженного фильтровального кека, который размещается под фильтр-прессом для транспортировки фильтровального кека в указанное место, что позволяет снизить трудоемкость.
| Характеристики и модели | Площадь фильтра (м2) | Внутренний диаметр фильтрующей пластины (мм) | Толщина фильтрующей пластины (мм) | Объем камеры фильтра (L) | Количество фильтрующих пластин (PCS) | Количество кадров фильтра (PCS) | Давление фильтрации (MPa) | Габаритные размеры (mm) |
| (L×W×H) | ||||||||
| BQ1/320-25 | 1 | 320 x 320 | 25 | 13 | 4 | 5 | 1 | 1150×760×650 |
| BQ2/320-25 | 2 | 25 | 9 | 10 | 1390×760×650 | |||
| BQ3/320-25 | 3 | 38 | 14 | 15 | 1750×760×650 | |||
| BQ4/450-25 | 4 | 450 x 450 | 25 | 51 | 9 | 10 | 0.8 | 1780×760×650 |
| BQ6/450-25 | 6 | 76 | 14 | 15 | 2055×870×880 | |||
| BQ8/450-25 | 8 | 102 | 19 | 20 | 235×870×880 | |||
| BQ12/450-25 | 12 | 152 | 29 | 30 | 2785×870×880 | |||
| BQ16/450-25 | 16 | 203 | 39 | 40 | 3305×870×880 | |||
| XQ4/450-25 | 4 | 450 x 450 | 25 | 51 | 9 | 1 | 1900×870×880 | |
| XQ6/450-25 | 6 | 76 | 14 | 2030×870×880 | ||||
| XQ8/450-25 | 8 | 102 | 19 | 2280×870×880 | ||||
| XQ12/450-25 | 12 | 152 | 29 | 2780×870×880 | ||||
| XQ16/450-25 | 16 | 203 | 39 | 3280×870×880 | ||||
| BQ20/630-25 | 20 | 630 x630 | 25 | 298 | 24 | 25 | 0.6 | 2750×1150×1100 |
| BQ30/630-25 | 30 | 452 | 37 | 38 | 3220×1150×1100 | |||
| BQ40/630-25 | 40 | 295 | 49 | 50 | 3870×1150×1100 | |||
| BY20/630-25 | 20 | 298 | 24 | 25 | 2960×1150×1100 | |||
| BY30/630-25 | 30 | 452 | 37 | 38 | 3610×1150×1100 | |||
| BY40/630-25 | 40 | 595 | 49 | 50 | 4210×1150×1100 | |||
| XQ20/630-25 | 20 | 25 | 248 | 24 | 0.8 | 2600×1100×1100 | ||
| XQ30/630-25 | 30 | 377 | 37 | 3250×1100×1100 | ||||
| XQ40/630-25 | 40 | 496 | 49 | 3900×1100×1100 | ||||
| XY20/630-25 | 20 | 248 | 24 | 2950×1100×1100 | ||||
| XY30/630-25 | 30 | 377 | 37 | 3580×1100×1100 | ||||
| XY40/630-25 | 40 | 496 | 49 | 4180×1100×1100 | ||||
| Характеристики и модели | Площадь фильтра (м2) | Внутренний диаметр фильтрующей пластины (мм) | Толщина фильтрующей пластины (мм) | Объем камеры фильтра (L) | Количество фильтрующих пластин (PCS) | Количество кадров фильтра (PCS) | Давление фильтрации (MPa) | Размеры (мм) |
| (L×W×H) | ||||||||
| BY40/800-25 | 40 | 800 x 800 | 25 | 496 | 30 | 31 | 0.6 | 3550×1380×1300 |
| BY50/800-25 | 50 | 624 | 38 | 39 | 3970×1380×1300 | |||
| BY60/800-25 | 60 | 752 | 46 | 47 | 4420×1380×1300 | |||
| BY70/800-25 | 70 | 880 | 54 | 55 | 5320×1380×1300 | |||
| BY80/800-25 | 80 | 1008 | 62 | 63 | 3500×1380×1300 | |||
| XY40/800-25 | 40 | 25 | 595 | 30 | 0.8 | 3720×1380×1300 | ||
| XY50/800-25 | 50 | 749 | 38 | 3950×1380×1300 | ||||
| XY60/800-25 | 60 | 902 | 46 | 3950×1380×1300 | ||||
| XY70/800-25 | 70 | 1056 | 54 | 4180×1380×1300 | ||||
| XY80/800-25 | 80 | 1210 | 62 | 4400×1380×1300 |
| Характеристики и модели | Площадь фильтра (м2) | Размер фильтровальной пластины (мм) |
Толщина фильтрующей пластины (мм) |
Объем камеры фильтра (L) |
Количество фильтрующих пластин (PCS) |
Давление фильтрации (MPa) | Вес машины (kg) | Размеры (мм) (L×W×H) |
| XZ50/800-30 | 50 | 800 x 800 | 30 | 730 | 38 | 0.8 | 9000 | 4170×1300×1300 |
| XZ60/800-30 | 60 | 883 | 46 | 10800 | 4560×1300×1300 | |||
| XZ70/800-30 | 70 | 1036 | 54 | 12000 | 4960×1300×1300 | |||
| XZ80/1000-30 | 80 | 930x930 | 1194 | 45 | 13800 | 4775×1400×1400 | ||
| XZ90/1000-30 | 90 | 1323 | 51 | 15500 | 5245×1400×1400 | |||
| XZ100/1000-30 | 100 | 1479 | 57 | 16800 | 5915×1400×1400 | |||
| XZ80/1200-30 | 80 | 1130x1130 | 1226 | 31 | 17600 | 4100×1620×1520 | ||
| XZ90/1200-30 | 90 | 1379 | 35 | 18800 | 4340×1620×1520 | |||
| XZ100/1200-30 | 100 | 1532 | 39 | 20800 | 4580×1620×1520 | |||
| XZ120/1200-30 | 120 | 1838 | 47 | 23500 | 5060×1620×1520 | |||
| XZ150/1200-30 | 150 | 2300 | 59 | 27500 | 5780×1620×1520 | |||
| XZ180/1200-30 | 180 | 2758 | 71 | 31500 | 6500×1620×1520 |
