Фильтр-прессы механического сжатия

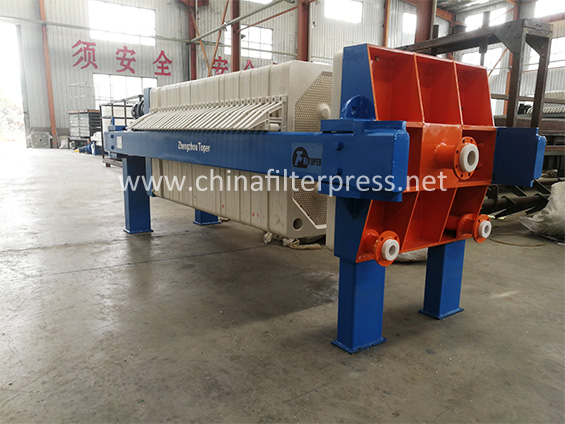

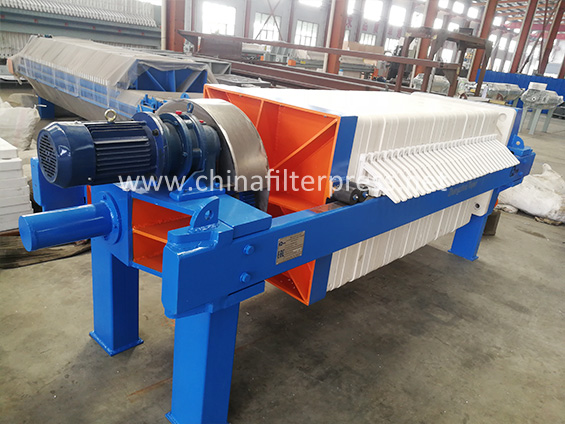

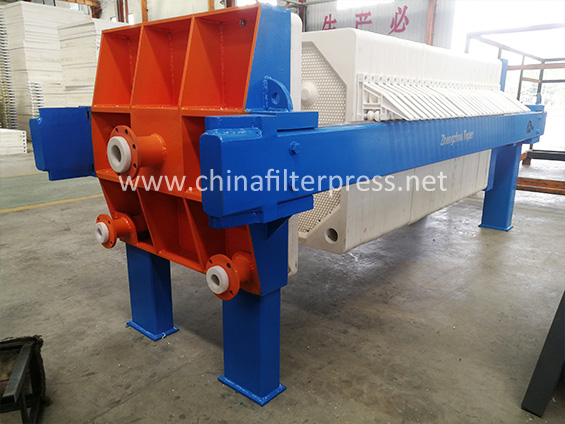

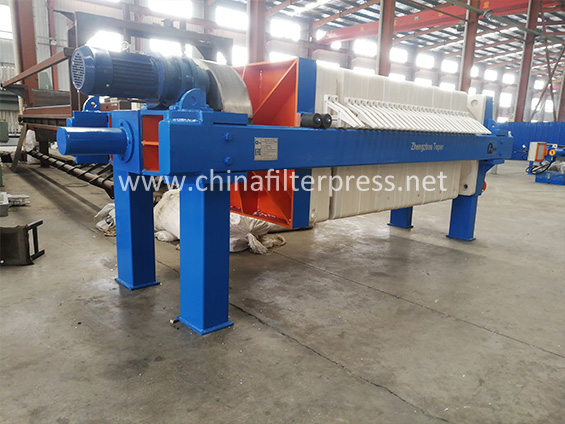

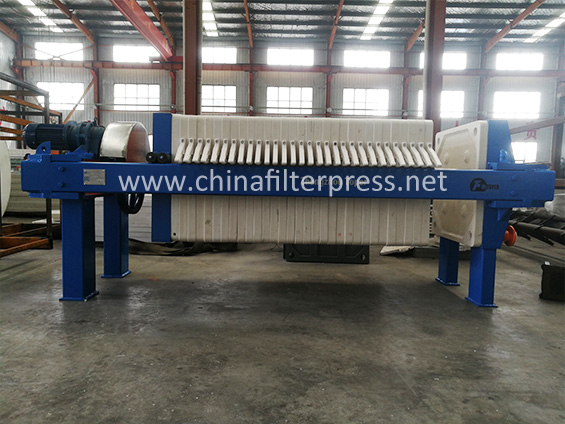

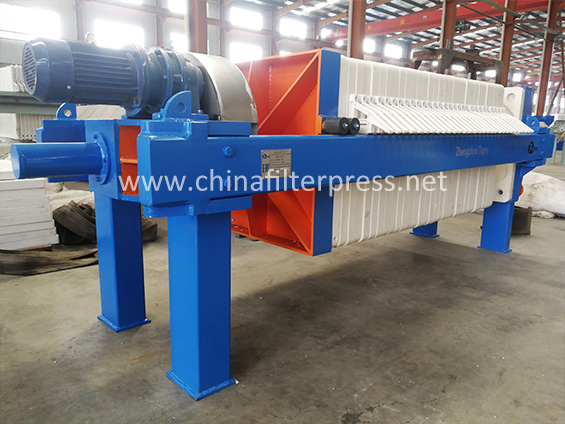

Механический компрессионный фильтр-пресс приводится в действие электродвигателем для привода редуктора, и через передаточные части толкает компрессионную плиту для прессования фильтровальной плиты. Винт пресса и крепежная гайка разработаны с надежным самоблокирующимся углом спирали, что может обеспечить надежность и стабильность пресса.

Обзор фильтр-прессов механического сжатия:

Механический компрессионный фильтр-пресс приводится в действие электродвигателем для привода редуктора, и через передаточные части толкает компрессионную плиту для прессования фильтровальной плиты. Винт пресса и крепежная гайка разработаны с надежным самоблокирующимся углом спирали, что может обеспечить надежность и стабильность пресса.

  • Материал фильтрующей пластины
  • фильтрующая среда
  • предварительная обработка

В настоящее время фильтровальные плиты для фильтр-прессов изготавливаются из полимеров. В зависимости от необходимости фильтровальные плиты также изготавливаются, например, из чугуна или нержавеющей стали, которые обеспечивают хорошую дренажную поверхность для фильтровальной ткани. Размеры фильтровальных плит варьируются от 250 x 250 мм до 2,0 x 2,0 м, возможны варианты большего или меньшего размера.

Фильтр-прессы обычно используют фильтровальную ткань в качестве фильтрующего материала, материал - полипропиленовая фильтровальная ткань, нетканое полотно, хлопчатобумажная ткань и т.д., в зависимости от потребности в фильтровальной бумаге, хлопчатобумажном картоне или мембране также могут быть использованы в качестве фильтрующего материала. Как правило, пластинчатые и рамные фильтр-прессы могут иметь толщину кека до 50 мм, но в крайних случаях она может быть увеличена до 200 мм. Камерные фильтр-прессы (фильтр-прессы с вогнутыми пластинами) могут формировать кеки толщиной 30-40 мм.

Предварительная обработка смеси перед фильтрацией на фильтр-прессе, если твердая суспензия осела, повышает производительность фильтр-пресса, так как увеличивает пористость кека, что ускоряет фильтрацию. Изменяя температуру, концентрацию и pH, можно регулировать размер флока. Кроме того, если фильтровальная лепешка непроницаема и неблагоприятна для потока фильтрата, в процессе предварительной обработки можно добавить фильтрующий агент, чтобы увеличить пористость фильтровальной лепешки, уменьшить сопротивление лепешки и получить более плотную лепешку. Однако фильтрующая добавка должна быть в состоянии быть удалена из фильтровальной лепешки путем физической или химической обработки. Распространенной фильтрующей добавкой является кизельгур, который имеет коэффициент пустотности 0,85.

Характеристики механических компрессионных фильтр-прессов:

Преимущество этого механического фильтр-пресса в том, что он позволяет избежать самопроизвольного отхода поршневого штока благодаря автоматической блокировке гайки, а гайка приводится в движение мотор-редуктором, что является безопасным и надежным вместо ручного управления.



Применение фильтр-прессов механического сжатия:

В основном используется для разделения твердых и жидких веществ в химической промышленности, охране окружающей среды, горнодобывающей, металлургической, угледобывающей, пищевой, полиграфической и красильной, сахарной и других отраслях.

Технические параметры пластинчато-рамного фильтр-пресса механического сжатия:

Технические характеристики Область фильтра Размер фильтровальной пластины Толщина фильтрационного осадка Объем камеры фильтра Количество фильтрующих пластин Количество кадров фильтра Давление фильтра Мощность двигателя Габаритные размеры(mm)
(m2) (mm) (mm) (L) (PCS) (PCS) (MPa) (KW) (L×W×H)
BJ15/630-30U 15 630×630 30 226 18 19 0.6 2.2 2140×1050×1150
BJ20/630-30U 20 297 24 25 3000×1050×1150
BJ30/630-30U 30 452 37 38 3650×1050×1150
BJ40/630-30U 40 595 49 50 4250×1050×1150
BJ30/870-30U 30 870×870 524 23 24 0.6 3 3310×1400×1300
BJ40/870-30U 40 Дополнительно 677 30 31 3730×1400×1300
BJ50/870-30U 50 800×800) 852 38 39 4210×1400×1300
BJ60/870-30U 60 1048 46 47 4690×1400×1300
BJ70/870-30U 70 1223 54 55 5170×1400×1300
BJ80/870-30U 80 1398 62 63 5650×1400×1300



Технические параметры камерного фильтр-пресса механического сжатия:

Технические характеристики Площадь фильтра Размер фильтрующей пластины Толщина фильтрующего слоя Объем фильтровальной камеры Количество фильтрующих пластин Давление фильтрации Мощность двигателя Габаритные размеры (mm)
(m2) (mm) (mm) (L) (PCS) (MPa) (KW) (L×W×H)
XJ15/630-30U 15 630×630 30 226 18 0.6 2.2 2140×1050×1150
XJ20/630-30U 20 297 24 3000×1050×1150
XJ30/630-30U 30 452 37 3650×1050×1150
XJ40/630-30U 40 595 49 4250×1050×1150
XJ30/870-30U 30 870×870 Дополнительно 800×800 460 23 0.6 3 3165×1270×1300
XJ40/870-30U 40 595 30 3550×1270×1300
XJ50/870-30U 50 749 38 3990×1270×1300
XJ60/870-30U 60 902 46 4430×1270×1300
XJ70/870-30U 70 1056 54 4900×1270×1300
XJ80/870-30U 80 1210 62 5310×1270×1300
XJ50/1000-30U 50 1000×1000 752 28 0.6 3 3680×1400×1400
XJ60/1000-30U 60 908 34 4040×1400×1400
XJ70/1000-30U 70 1063 40 4400×1400×1400
XJ80/1000-30U 80 1219 46 4760×1400×1400
XJ100/1000-30U 100 1505 57 5420×1400×1400
XJ120/1000-30U 120 1816 69 6140×1400×1400
