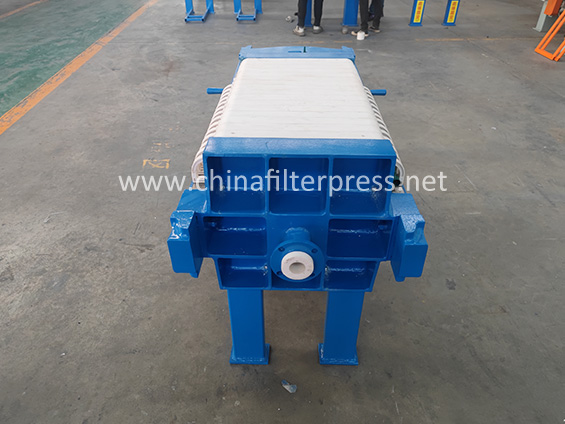

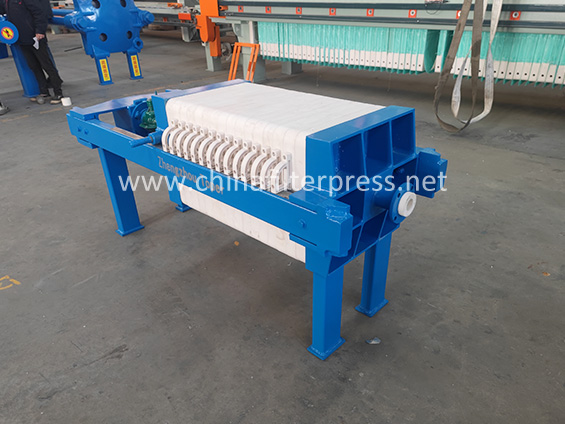

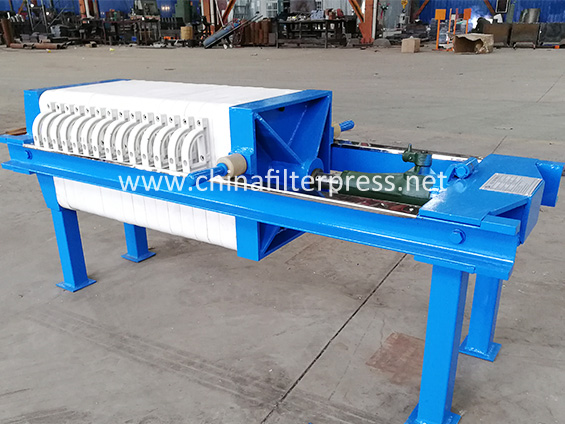

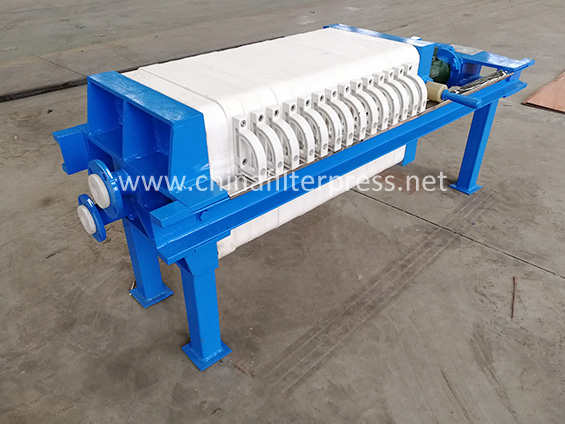

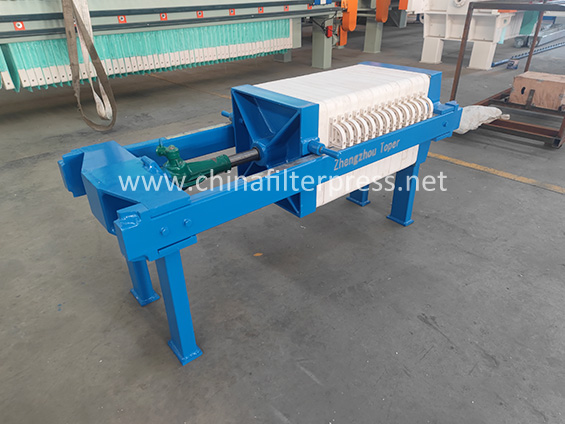

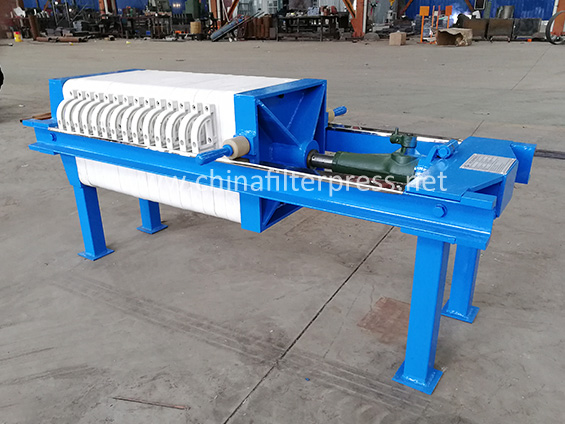

Фильтр-пресс с домкратом является разновидностью фильтровального оборудования с прерывистым давлением, материал фильтровальной плиты - полипропилен, в качестве прессующего устройства используется винтовой домкрат, он отличается простотой конструкции, удобством эксплуатации, не требует электропитания, экономичен и практичен, обычно используется в малых фильтр-прессах 320 и 450.
Фильтр-пресс с домкратом является разновидностью фильтровального оборудования с прерывистым давлением, материал фильтровальной плиты - полипропилен, в качестве прессующего устройства используется винтовой домкрат, он отличается простотой конструкции, удобством эксплуатации, не требует электропитания, экономичен и практичен, обычно используется в малых фильтр-прессах 320 и 450.
В настоящее время фильтровальные плиты для фильтр-прессов изготавливаются из полимеров. В зависимости от необходимости фильтровальные плиты также изготавливаются, например, из чугуна или нержавеющей стали, которые обеспечивают хорошую дренажную поверхность для фильтровальной ткани. Размеры фильтровальных плит варьируются от 250 x 250 мм до 2,0 x 2,0 м, возможны варианты большего или меньшего размера.
Фильтр-прессы обычно используют фильтровальную ткань в качестве фильтрующего материала, материал - полипропиленовая фильтровальная ткань, нетканое полотно, хлопчатобумажная ткань и т.д., в зависимости от потребности в фильтровальной бумаге, хлопчатобумажном картоне или мембране также могут быть использованы в качестве фильтрующего материала. Как правило, пластинчатые и рамные фильтр-прессы могут иметь толщину кека до 50 мм, но в крайних случаях она может быть увеличена до 200 мм. Камерные фильтр-прессы (фильтр-прессы с вогнутыми пластинами) могут формировать кеки толщиной 30-40 мм.
Предварительная обработка смеси перед фильтрацией на фильтр-прессе, если твердая суспензия осела, повышает производительность фильтр-пресса, так как увеличивает пористость кека, что ускоряет фильтрацию. Изменяя температуру, концентрацию и pH, можно регулировать размер флока. Кроме того, если фильтровальная лепешка непроницаема и неблагоприятна для потока фильтрата, в процессе предварительной обработки можно добавить фильтрующий агент, чтобы увеличить пористость фильтровальной лепешки, уменьшить сопротивление лепешки и получить более плотную лепешку. Однако фильтрующая добавка должна быть в состоянии быть удалена из фильтровальной лепешки путем физической или химической обработки. Распространенной фильтрующей добавкой является кизельгур, который имеет коэффициент пустотности 0,85.

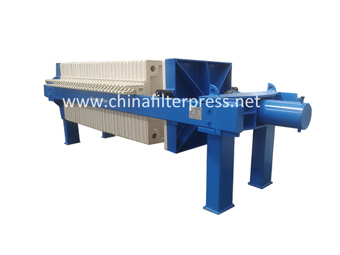

Фильтр-пресс состоит из трех частей: рамы, фильтрующей части и прессующего устройства. Рама служит для поддержки фильтрующего механизма и соединения других частей. Она включает в себя основание, толкающую плиту, хвостовую плиту и поперечную балку. Фильтрующая часть состоит из фильтрующей пластины и фильтрующей ткани. Прессующее устройство включает в себя шестерню, большую шестерню, винтовой стержень и маховик. Что касается типа фильтровальной плиты, то в основном существуют фильтровальные плиты камерного типа и плиты и рамы, и мы можем порекомендовать подходящий тип фильтр-пресса в соответствии с требованиями клиентов.
1. маленький размер
2. Простая структура, легкая в эксплуатации.
3. Легко перемещать.
4. отсутствие энергопотребления, нулевые эксплуатационные расходы.
5. в основном используется для фильтрации площадью 1-40 м2.
Он широко используется в водоподготовке, очистке сточных вод и других областях, где требуется разделение твердых и жидких веществ. Он подходит для небольших мест фильтрации, где обычно используется низкое давление менее 0,4 МПа.
| Характеристики и модели | Область фильтра | Размер фильтровальной пластины | Толщина фильтрационного осадка | Объем камеры фильтра | Количество фильтрующих пластин | Давление фильтра | Вес машины | Габаритные размеры (mm) |
| (m2) | (mm) | (mm) | (L) | (PCS) | (MPa) | (kg) | (L×W×H) | |
| XQ1/320-30U | 1 | 320 x 320 | 30 | 15 | 4 | 0.6 | 490 | 1070×570×660 |
| XQ2/320-30U | 2 | 31 | 9 | 528 | 1295×570×660 | |||
| XQ3/320-30U | 3 | 46 | 14 | 550 | 1520×570×660 | |||
| XQ4/450-30U | 4 | 450 x 450 | 60 | 9 | 0.6 | 780 | 1630×800×900 | |
| XQ6/450-30U | 6 | 91 | 14 | 830 | 1880×800×900 | |||
| XQ8/450-30U | 8 | 121 | 19 | 880 | 2130×800×900 | |||
| XQ10/450-30U | 10 | 151 | 24 | 930 | 2380×800×900 | |||
| XQ12/450-30U | 12 | 182 | 29 | 980 | 2630×800×900 | |||
| XQ15/450-30U | 15 | 225 | 36 | 1030 | 2980×800×900 | |||
| XQ16/450-30U | 16 | 243 | 39 | 1050 | 3130×800×900 | |||
| XQ15/630-30U | 15 | 630 x 630 | 226 | 18 | 0.6 | 1257 | 2370×1080×1060 | |
| XQ20/630-30U | 20 | 297 | 24 | 1347 | 2670×1080×1060 | |||
| XQ30/630-30U | 30 | 452 | 37 | 1693 | 3320×1080×1060 | |||
| XQ40/630-30U | 40 | 595 | 49 | 2193 | 4020×1080×1060 |
| Характеристики и модели | Площадь фильтра (м2) | Размер фильтровальной пластины (мм) | Толщина фильтрационного осадка (мм) | Объем камеры фильтра (L) | Количество фильтрующих пластин (PCS) | Количество кадров фильтра (PCS) | Давление фильтрации (MPa) | Вес машины (kg) | Габаритные размеры(mm)(L×W×H) |
| BQ1/320-30U | 1 | 320 x 320 | 30 | 15 | 4 | 5 | 0.6 | 500 | 1180×570×660 |
| BQ2/320-30U | 2 | 31 | 9 | 10 | 545 | 1440×570×660 | |||
| BQ3/320-30U | 3 | 46 | 14 | 15 | 570 | 1700×570×660 | |||
| BQ4/450-30U | 4 | 450 x 450 | 60 | 9 | 10 | 0.6 | 798 | 1750×800×900 | |
| BQ6/450-30U | 6 | 91 | 14 | 15 | 858 | 2050×800×900 | |||
| BQ8/450-30U | 8 | 121 | 19 | 20 | 918 | 2350×800×900 | |||
| BQ10/450-30U | 10 | 151 | 24 | 25 | 978 | 2650×800×900 | |||
| BQ12/450-30U | 12 | 182 | 29 | 30 | 1038 | 2950×800×900 | |||
| BQ15/450-30U | 15 | 225 | 36 | 37 | 1122 | 3080×800×900 | |||
| BQ16/450-30U | 16 | 243 | 39 | 40 | 1158 | 3560×800×900 | |||
| BQ15/630-30U | 15 | 630 x 630 | 226 | 18 | 19 | 0.6 | 1579 | 2580×800×900 | |
| BQ20/630-30U | 20 | 297 | 24 | 25 | 1796 | 2940×800×900 | |||
| BQ30/630-30U | 30 | 452 | 37 | 38 | 2258 | 3720×800×900 | |||
| BQ40/630-30U | 40 | 595 | 49 | 50 | 2893 | 4540×800×900 |
