Фильтр из нержавеющей стали с ламинированным покрытием — это новейшая разработка, прецизионный фильтр для жидкостей. Он широко используется в химической, фармацевтической, масложировой промышленности, производстве напитков, алкогольных напитков, минеральной воды, нефтяной промышленности, а также в сфере охраны окружающей среды. Это идеальное устройство для фильтрации, осветления и извлечения мельчайших примесей из различных жидкостей.

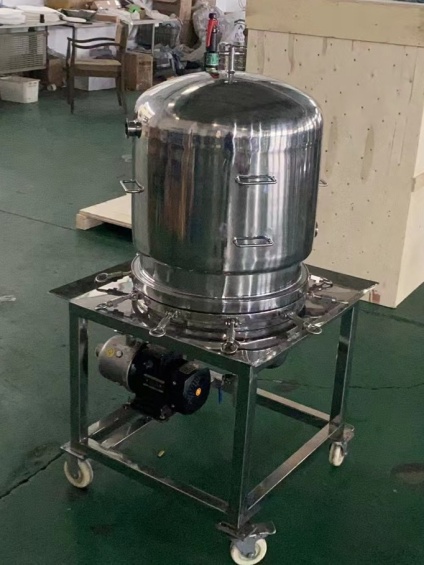

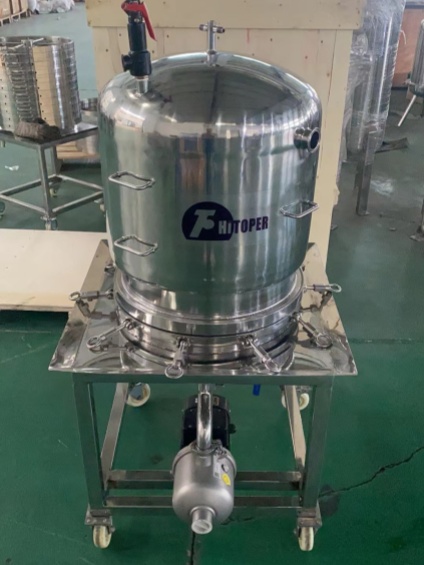

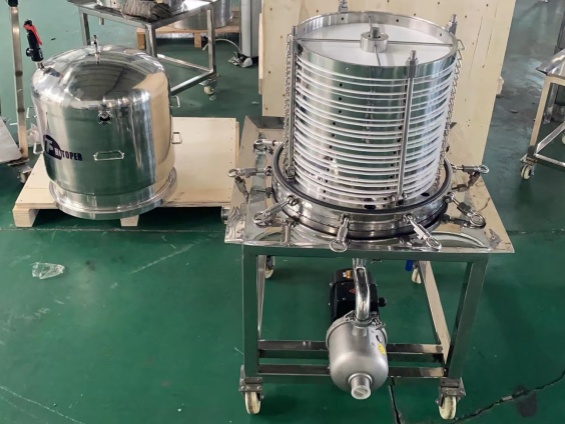

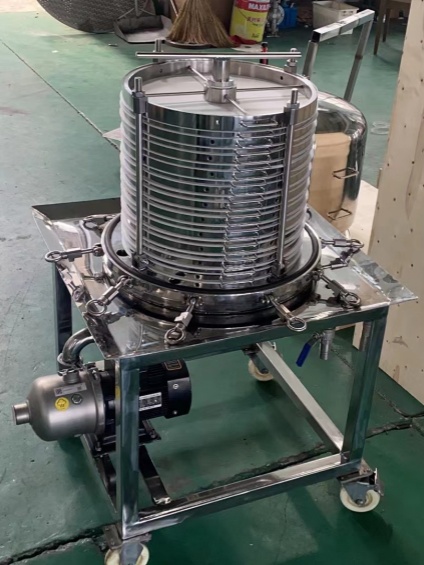

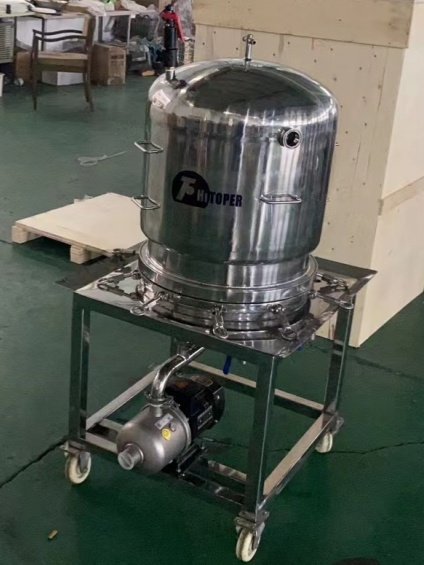

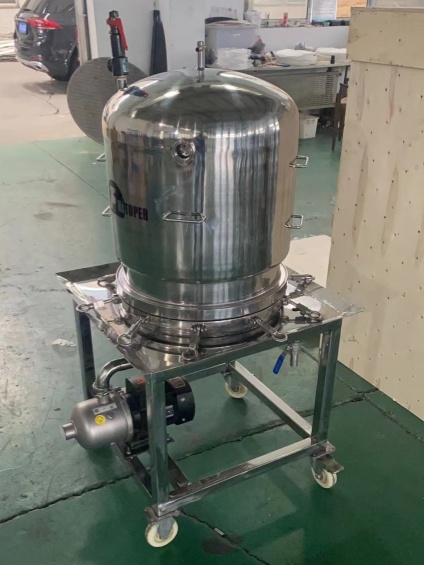

Фильтр из нержавеющей стали с ламинированным покрытием – это новейшая разработка, прецизионный жидкостный фильтр. Он широко используется в химической, фармацевтической, масложировой промышленности, производстве напитков, алкоголя, минеральной воды, нефти и в природоохранной промышленности. Это идеальное устройство для фильтрации, осветления и извлечения мельчайших примесей из различных жидкостей. Внутренний фильтрующий механизм фильтра из нержавеющей стали состоит из нескольких слоев перекрывающихся фильтрующих сеток. Характеристики фильтра могут быть настроены в соответствии с желаемой производительностью. Фильтры доступны с насосом или без него. Фильтр и насос установлены на мобильной платформе, что позволяет использовать их удаленно для фильтрации других жидкостей после очистки, создавая единое устройство для многоцелевого использования.
Откройте внешний корпус и поместите фильтровальную ткань (или фильтровальную мембрану, или фильтровальную бумагу) на фильтрующую сетку и под ней, как требуется. Затяните опорный стержень, закройте сальник и затяните болты фланца для обеспечения герметичности. Откройте выпускной клапан и впускной клапан для жидкости, чтобы исходная жидкость попала в фильтр под давлением. Когда исходная жидкость заполнит фильтр, закройте выпускной клапан. Внутри фильтра поддерживается определенное давление. Под этим давлением исходная жидкость поступает в камеру и просачивается через фильтровальную ткань (или фильтровальную мембрану, или фильтровальную бумагу) требуемой тонкости, в результате чего получается качественный фильтрат. Мелкие примеси улавливаются фильтровальной тканью (или фильтровальной мембраной, или фильтровальной бумагой) и удерживаются в камере, завершая процесс фильтрации. Во время процесса фильтрации оператор должен следить за манометром. Когда стрелка манометра поднимается от минимального значения до максимального (2 кг), это указывает на то, что в контейнере находится большое количество материала и его необходимо открыть и очистить. Модель
Изготовленный из высококачественной нержавеющей стали SUS316L или SUS304, этот многослойный фильтр из нержавеющей стали отличается превосходным качеством изготовления, безопасной и стабильной работой, коррозионной стойкостью, долговечностью, новой конструкцией, простотой эксплуатации, гибкостью, энергосбережением и адаптивностью. Это универсальное фильтрующее устройство отличается большой площадью фильтрации жидкости на единицу площади, высокой скоростью, высокой пропускной способностью и высокой эффективностью.
1. Многослойный фильтр выдерживает давление 0,1–0,8 МПа и герметичен. Механическое сжатие и полностью закрытые фланцевые соединения исключают утечки.
2. Фильтр-сборник может достигать максимальной производительности 200 тонн/час. В данной установке используется входное отверстие диаметром DN40, DN50 или DN80, которое затем разделяется на два или три входных отверстия. Каждая фильтрующая рамка имеет 6-8 отверстий в центре для фильтрации, а жидкость протекает через несколько отверстий в центре сетчатой пластины. Выходное отверстие для жидкости имеет диаметр DN40, DN50 или DN80, что обеспечивает как входящий, так и выходящий поток, что гарантирует высокую производительность и сокращает циклы фильтрации.
3. Многослойный фильтр обеспечивает большую площадь фильтрации, компактный размер и небольшую площадь основания. В данной установке используются двухсекционные фильтры, что обеспечивает большую площадь фильтрации, малый вес и простоту эксплуатации.
4. Многослойный пластинчато-рамный фильтр оснащен уникальной системой рециркуляции и внутренним сливным клапаном, что делает его идеальным для фильтрации с использованием активированного угля. (Высота рамки фильтра 1,5–10 см).
5. Многослойный фильтр подходит для фильтрации в фармацевтической и тонкой химической промышленности, где низкие температуры жидкости, кристаллизация и низкая скорость потока представляют собой проблему. Этот аппарат может нагреваться паром, горячей водой или электрическими нагревательными трубками. Он оснащен рубашкой, которую можно сконструировать в виде трехслойной системы.
Этот многослойный фильтр из нержавеющей стали может использоваться для первичной фильтрации, обесцвечивания, декарбонизации, глубокой фильтрации, полутонкой фильтрации и тонкой фильтрации. Он широко применяется в химической, фармацевтической, масложировой промышленности, производстве напитков, алкогольных напитков, минеральной воды, нефтяной промышленности, а также в природоохранной отрасли. Это идеальное новое устройство для фильтрации, осветления и извлечения мельчайших примесей из различных жидкостей.
| Модель | Количество слоёв | Площадь фильтрации (м²) | Размер фильтрующего материала (мм) | Давление фильтрации (МПа) | Теоретический расход воды (т/ч) | Объём активного угля (кг) |
| TB-Ф300H | 10 | 0.7 | Ф310 | 0.2-0.6 | 3 | 1-4 |
| TB-Ф300H | 20 | 1.4 | Ф310 | 0.2-0.6 | 6 | 45724 |
| TB-Ф300H | 30 | 2.1 | Ф310 | 0.2-0.6 | 8 | 45759 |
| TB-Ф400H | 20 | 2.5 | Ф410 | 0.2-0.6 | 10 | 5-18 |
| TB-Ф400H | 30 | 3.7 | Ф410 | 0.2-0.6 | 15 | 45891 |
| TB-Ф400H | 40 | 5 | Ф410 | 0.2-0.6 | 20 | 45960 |
| TB-Ф500H | 20 | 3.9 | Ф510 | 0.2-0.6 | 16 | 45989 |
| TB-Ф500H | 40 | 7.8 | Ф510 | 0.2-0.6 | 31 | 22-56 |
| TB-Ф600H | 20 | 5.6 | Ф610 | 0.2-0.6 | 22 | 20-50 |
| TB-Ф600H | 30 | 8.4 | Ф610 | 0.2-0.6 | 33 | 30-80 |
| TB-Ф600H | 40 | 11.3 | Ф610 | 0.2-0.6 | 45 | 40-100 |
| TB-Ф700H | 20 | 7.7 | Ф710 | 0.2-0.6 | 30 | 30-100 |
| TB-Ф700H | 40 | 15.3 | Ф710 | 0.2-0.6 | 62 | 50-150 |
| TB-Ф800H | 30 | 15 | Ф810 | 0.2-0.6 | 70 | 50-150 |
| TB-Ф800H | 40 | 20 | Ф810 | 0.2-0.6 | 80 | 70-200 |
| TB-Ф1000H | 30 | 23.5 | Ф1010 | 0.2-0.6 | 95 | 100-300 |
| TB-Ф1000H | 40 | 31.4 | Ф1010 | 0.2-0.6 | 130 | 150-400 |
| Примечание: Размеры данного оборудования могут быть изменены в соответствии с потребностями заказчика. | ||||||
