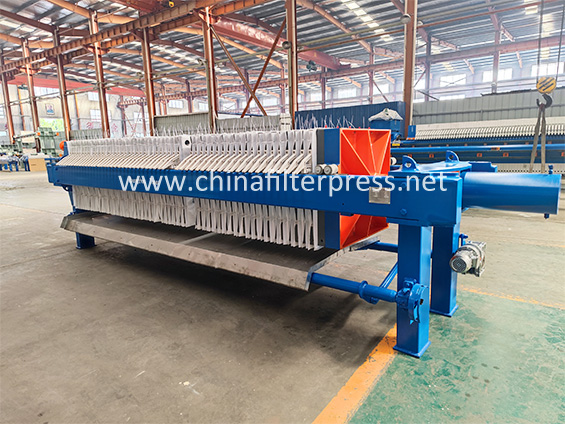

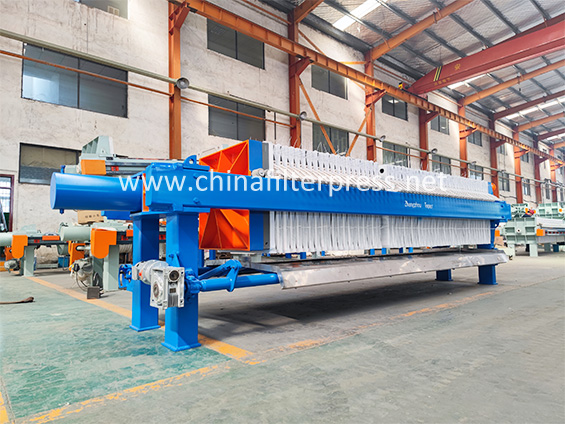

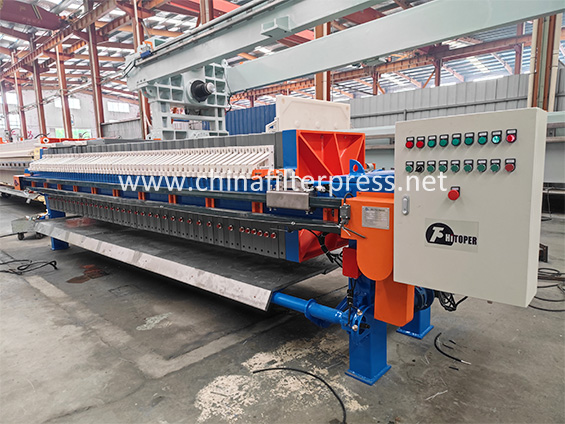

Фильтр-пресс Автоматическая система заслонок для сбора жидкости

Автоматическая система заслонок для сбора жидкости собирает и отводит фильтрат, предотвращает разбрызгивание и поддерживает чистоту. Она состоит из заслонок, резервуара для сбора жидкости и приводного устройства, обладает высокой автоматизацией и эффективностью, широко используется в химической, фармацевтической, горнодобывающей промышленности и в очистке сточных вод.

Обзор автоматической системы заслонок для сбора жидкости в фильтр-прессе:

Система автоматических коллекторных заслонок фильтр-пресса собирает и отводит фильтрат для предотвращения разбрызгивания и поддержания чистоты, состоит из заслонок, коллекторного бака и приводного устройства, обладает высокой автоматизацией и эффективностью, широко используется в химической, фармацевтической, горнодобывающей промышленности и очистке сточных вод.

Система сбора заслонок фильтр-пресса является важной частью фильтр-пресса. Она в основном используется для сбора и отвода капель, образующихся между фильтровальными плитами в результате капиллярной утечки фильтровальной ткани в процессе работы фильтр-пресса, обеспечивая чистоту рабочей среды и эффективный сбор фильтрата.

Конструкция заслонки позволяет переворачивать ее на определенный угол. Когда фильтр-пресс работает, заслонка находится в закрытом состоянии, образуя полный резервуар для сбора жидкости; когда фильтр-пресс завершен и требуется разгрузка, заслонка может быть открыта, что удобно для выгрузки фильтровального кека.

Структурная композиция автоматической системы заслонок для сбора жидкости фильтр-пресса:

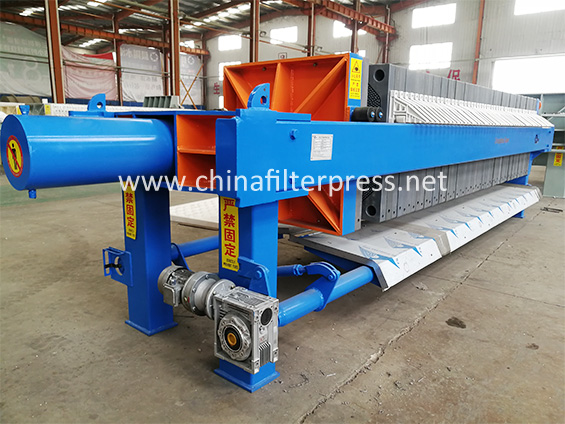

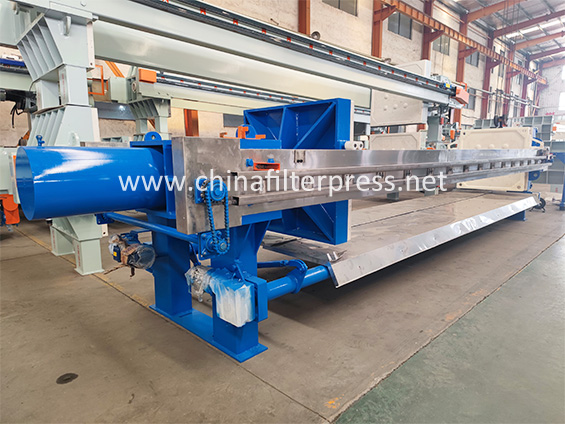

Автоматизированная коллекторная заслонка, разработанная нашей компанией, в основном состоит из заслонки из нержавеющей стали, коллекторного бака и приводного двигателя. Заслонка коллектора из нержавеющей стали изготовлена из коррозионностойкого материала SS304, а на краю заслонки имеется уплотнительное устройство для обеспечения эффективного предотвращения утечки фильтрата в закрытом состоянии. Существует два типа резервуаров для сбора жидкости: цельный тип и разъемный тип, которые могут быть выбраны в соответствии с потребностями. Приводное устройство, которое мы предоставляем, - это электрический привод, который прост в эксплуатации и имеет высокую точность управления.



Принцип работы фильтр-пресса с автоматической системой заслонок коллектора:

В процессе фильтрации фильтрат вытекает из зазора между фильтрующими пластинами, а поскольку заслонка находится в закрытом состоянии, фильтрат стекает по заслонке в сборный резервуар. Фильтрат в сборном резервуаре под действием силы тяжести и уклона стекает к выходу фильтрата и по трубопроводу собирается в контейнер для хранения фильтрата. Когда работа фильтр-пресса завершена и материал необходимо выгрузить, приводится в действие приводное устройство, чтобы заслонка перевернулась и открылась. В это время фильтровальная лепешка может плавно отделиться от фильтровальной плиты и упасть в расположенное ниже устройство сбора. Угол открытия заслонки обычно составляет от 60 до 90 градусов, что обеспечивает плавную выгрузку фильтровальной крошки, не занимая много места.



Преимущества автоматической системы заслонок коллектора фильтр-пресса:

Эффективный сбор фильтрата, эффективный сбор фильтрата, снижение потерь фильтрата, повышение эффективности всего процесса фильтр-пресса. Улучшение рабочей среды, поддержание чистоты на рабочей площадке, что способствует здоровью и безопасности операторов, а также снижает риск коррозии окружающего оборудования. Высокая степень автоматизации, благодаря автоматическому управлению открытием и закрытием заслонки, она может быть удобно связана с другими рабочими этапами фильтр-пресса (такими как фильтр-пресс, разгрузка и т.д.), что повышает степень автоматизации и эффективность производства оборудования.



Применение автоматической системы коллекторных заслонок для фильтр-прессов:

Система заслоночного коллектора фильтр-пресса широко используется во многих отраслях промышленности, таких как химическая, фармацевтическая, горнодобывающая, очистка сточных вод и так далее. Высокая степень автоматизации и долговечность.

Технические параметры автоматической системы заслонок для сбора жидкости:

Модель Соответствующая ширина пластины фильтра (мм) Вес
(kg/m)
мощность (выход)
(KW)
Скорость закрылков
(r/min)
Габаритные размеры (mm)
B B1 B2 B3
FB800 800×800 105 0.37 0.58 600 848.4 1000 1350
FB1000 1000×1000 113 0.37 0.58 800 1048.4 1300 1650
FB1100 1100×1100 118 0.37 0.58 800 1048.4 1350 1700
FB1250 1250×1250 130 0.37 0.58 900 1148.4 1500 1850
FB1500 1500×1500 146 0.55 0.58 1000 1458.4 2000 2300
FB2000 2000×2000 160 0.55 0.58 1200 1658.4 2600 2900
