Мембранный дозирующий насос — это устройство для точного измерения расхода жидкостей. Он использует специально разработанную мембрану для совершения возвратно-поступательных движений, обеспечивая процесс всасывания и нагнетания жидкости.
Мембранный дозирующий насос — это устройство, используемое для точного дозирования жидкости. Он использует специально разработанную мембрану для совершения возвратно-поступательного движения, обеспечивая всасывание и нагнетание. Широко используемый в химической, фармацевтической, пищевой и природоохранной промышленности, он стал незаменимым насосом для дозирования жидкости. Мембранные дозирующие насосы обеспечивают точное дозирование жидкости и могут быть оснащены дополнительными функциями, такими как демпфирование импульсов и магнитный привод, для повышения эффективности производства и качества продукции в зависимости от требований технологического процесса.
Основными типами мембранных дозирующих насосов являются: механические мембранные дозирующие насосы, электромагнитные мембранные дозирующие насосы и гидравлические мембранные дозирующие насосы.
Двигатель через муфту приводит в движение червяк, который через червячный редуктор приводит во вращение главный вал и эксцентрик. Эксцентрик затем приводит в движение толкатель, совершающий возвратно-поступательное движение внутри направляющего цилиндра. Обратный клапан совместно с диафрагмой постепенно создает вакуум в камере насоса, что приводит к открытию всасывающего клапана и всасыванию жидкости. Когда диафрагма движется к передней мертвой точке, всасывающий клапан закрывается, а нагнетательный клапан открывается, позволяя жидкости выходить под действием диафрагмы. Возвратно-поступательное движение насоса, настроенное на определенный ход поршня, обеспечивает непрерывный, под давлением и в необходимом количестве выпуск жидкости.

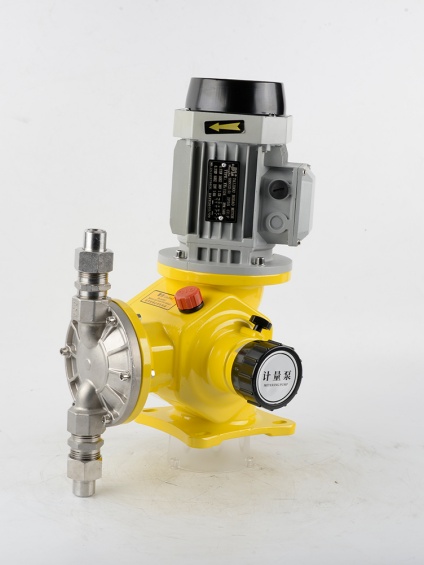

Механический мембранный дозирующий насос состоит из двигателя, корпуса трансмиссии и цилиндра. Он отличается плавной пульсацией, что обеспечивает минимальные ударные нагрузки. Он использует механизм регулировки вала с изменяемым эксцентриком и кривошипно-шатунный привод. Прочный и неприхотливый в обслуживании, он оснащен мембраной из ПТФЭ с механическим приводом (доступны различные материалы мембраны). Доступны различные материалы и конфигурации насоса, обеспечивающие стабильную точность ±2% (диапазон регулирования 10%-1).
1.Износостойкие шарикоподшипники повышают стабильность работы, а усовершенствованная конструкция подходит для тяжелых условий эксплуатации.
2.Механически управляемая мембрана из ПТФЭ (различные материалы мембраны), отсутствие защитного диска мембраны со стороны материала, легкое прохождение материала
3.Регулируемый эксцентриковый механизм обеспечивает плавную пульсацию потока и стабильную работу.
4.Скорость потока можно регулировать в выключенном или работающем состоянии.
5.Небольшое пространство для установки
6.Смазка в масляной ванне обеспечивает длительный срок службы приводных компонентов.
7.ПВХ, ПВДФ, нержавеющая сталь 316SS, высоковязкие и другие материалы головки насоса, подходящие для транспортировки различных материалов
8.Самоочищающаяся конструкция одностороннего клапана, простая в обслуживании.
Данный насос может широко использоваться в таких отраслях промышленности и научных учреждениях, как нефтяная, химическая, текстильная, пищевая, бумажная, атомная энергетика, электростанции, производство пластмасс, фармацевтика, водоснабжение, охрана окружающей среды и т. д. Он используется для точной и количественной транспортировки жидкостей без твердых частиц в напорные или нормальные по давлению емкости и трубопроводы.
Данный тип насосов может транспортировать агрессивные и неагрессивные жидкие среды с температурой от -30℃ до 80℃ и вязкостью от 0,3 до 1000 мм2/с без твердых частиц.
| Модель | Максимальный расход (л/ч) | Максимальное давление (бар) | Частота хода (мин^-1) | Мощность двигателя (кВт) | |
| GM0002 | 2.25 | 12 | 36 | 0.25 0.37 |
|
| GM0005 | 4.5 | 36 | |||
| GM0010 | 9 | 36 | |||
| GM0025 | 25 | 10 | 72 | ||
| GM0050 | 50 | 7 | 0.144 | ||
| GM0090 | 85 | 72 | |||
| GMO120 | 115 | 72 | |||
| GMO170 | 1 70 | 144 | |||
| GM0240 | 235 | 144 | |||
| GM0330 | 315 | 5 | 144 | ||
| GM0400 | 400 | 144 | 0.37 | ||
| GM0500 | 500 | 180 | |||
| GB0080 | 82 | 10 | 36 | 0.55 0.75 |
|
| GB0180 | 167 | 72 | |||
| GB0250 | 237 | 102 | |||
| GB0350 | 334 | 144 | |||
| GB0450 | 416 | 1 80 | |||
| GB0500 | 464 | 7 | 144 | ||
| GB0600 | 583 | 180 | |||
| GB0700 | 656 | 3.5 | 102 | ||
| GB1000 | 946 | 144 | |||
| GB1200 | 1 200 | 180 | 0.75 | ||
| GB1500 | 1 500 | 3 | 180 | ||
| GB1800 | 1 800 | 206 | |||
| GB2000 | 2000 | ||||
